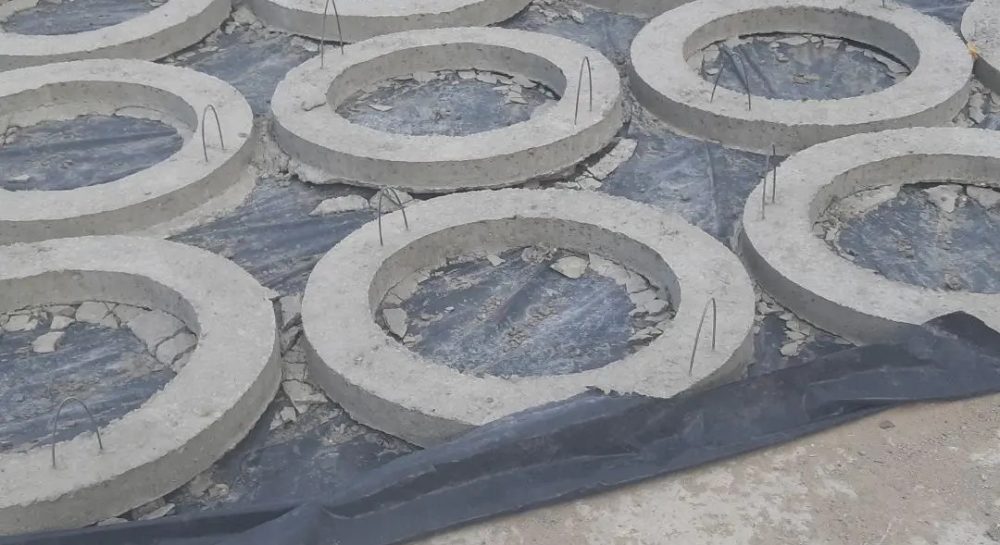

Опорное кольцо КО‑6 — небольшой, но критически важный элемент сборных колодцев. Без него невозможно надёжно и ровно установить люк, а значит, и безопасно эксплуатировать инженерные сети. В этой статье разберём, как производят КО‑6 и в каких конструкциях он незаменим.
Что такое КО‑6: расшифровка и базовые характеристики
Маркировка КО‑6 расшифровывается просто: «КО» — кольцо опорное, «6» — типоразмер, который связан с диаметром отверстия (около 6 дм, то есть примерно 600 мм).
Стандартные параметры изделия:
- наружный диаметр — около 840–850 мм;
- внутренний диаметр — примерно 580–700 мм (точные значения могут немного отличаться у разных производителей);
- высота — 70–310 мм (в зависимости от исполнения);
- масса — порядка 50 кг;
- объём бетона — примерно 0,02 м³.
Кольцо делают в строгом соответствии с нормативами — чаще всего по ГОСТ 8020‑90, а также с учётом требований типовых серий (например, 3.900.1‑14). Это гарантирует совместимость с другими элементами колодцев и люками стандартного размера.
Как изготавливают кольцо опорное КО‑6
Производство КО‑6 — это классический пример технологии изготовления железобетонных изделий (ЖБИ), где важны и состав материалов, и точность форм, и контроль качества.
1. Подготовка арматуры. Внутрь формы укладывают арматурный каркас: стальные стержни и/или сетку. Армирование нужно, чтобы кольцо выдерживало не только собственный вес, но и эксплуатационные нагрузки — в том числе от транспорта, если колодец находится под проезжей частью.
2. Приготовление бетонной смеси. Для КО‑6 используют тяжёлый бетон класса не ниже В15 (примерно соответствует марке М200), а на некоторых производствах берут более прочные составы — В22,5 (М300) и выше. В смесь добавляют компоненты, повышающие морозостойкость (обычно F100 и выше) и водонепроницаемость (W4 и выше). Это важно, потому что кольцо постоянно контактирует с влажной средой и перепадами температур.
3. Формовка и уплотнение. Бетон заливают в стальную форму и уплотняют на вибростоле. Вибрация удаляет воздушные пузыри и делает структуру бетона плотнее — а значит, изделие становится прочнее и долговечнее.
4. Тепловая обработка. После формовки кольца отправляют в пропарочную камеру. Там под действием температуры и влажности бетон быстрее набирает прочность. Это позволяет выпускать изделия с предсказуемыми характеристиками и сокращать сроки производства.
5. Контроль качества. Каждое кольцо проверяют на соответствие геометрии (диаметр, высота, отсутствие перекосов), а также на отсутствие трещин, сколов и других дефектов. Кроме того, выборочно контролируют прочность бетона. Только после этого изделие маркируют и допускают к отгрузке.
Для чего используют кольцо КО‑6
Главная задача КО‑6 — служить надёжной опорой для люка и точно выставить его по уровню. Но на практике у этого элемента сразу несколько функций.
- Опора для люка. КО‑6 принимает на себя вес чугунного или полимерного люка и равномерно распределяет нагрузку на нижележащие элементы колодца.
- Выравнивание по высоте. С помощью одного или нескольких опорных колец можно точно вывести люк на уровень дорожного покрытия или грунта. Это особенно важно на дорогах и тротуарах: люк не должен выступать или проваливаться.
- Защита от смещений. Плотная посадка и правильная геометрия кольца предотвращают горизонтальные подвижки люка, которые могут возникнуть из‑за вибраций от транспорта.
- Герметизация узла. Плотное прилегание кольца и аккуратная заделка стыков снижают риск попадания в колодец дождевой воды, мусора и посторонних предметов.
- Безопасность. Правильно установленный люк на опорном кольце не шатается и не проваливается, что снижает риск травм и аварий.
КО‑6 применяют в самых разных инженерных сооружениях:
- канализационные и водопроводные колодцы;
- дренажные и ливневые системы;
- колодцы связи и кабельной канализации;
- теплофикационные и газовые камеры;
- септики и локальные очистные сооружения в частном строительстве.
Практические нюансы: монтаж и совместимость
При установке КО‑6 обычно укладывают на плиту перекрытия колодца или на верхнее стеновое кольцо. Для фиксации используют цементно‑песчаный раствор: он заполняет мелкие неровности и обеспечивает прочное соединение. Горизонтальность проверяют уровнем — это критично для правильной работы люка.
Если нужно поднять люк на большую высоту, используют несколько опорных колец, скрепляя их между собой. В некоторых сериях предусмотрены замковые соединения («шип‑паз»), которые делают стык ещё плотнее и устойчивее к сдвигам.
Важно учитывать, что параметры КО‑6 могут незначительно отличаться у разных заводов. Поэтому при заказе стоит сразу уточнять размеры и совместимость с конкретными люками и другими элементами колодца.
Почему КО‑6 остаётся востребованным решением
Несмотря на развитие новых технологий, опорные кольца из железобетона остаются стандартом для большинства инженерных сетей. Их ценят за простоту монтажа, предсказуемую геометрию, высокую прочность и долгий срок службы — десятилетия в сложных условиях.
Для проектировщиков и снабженцев КО‑6 удобен тем, что это типовое изделие: его легко вписать в проект, заказать и смонтировать. Для строителей — тем, что оно не требует сложного оборудования и специальных навыков. А для эксплуатационников — тем, что узел с КО‑6 надёжен и редко требует ремонта.
Таким образом, опорное кольцо КО‑6 — это простой, но технологически выверенный элемент, без которого сложно представить современное устройство колодцев и инженерных сетей.
